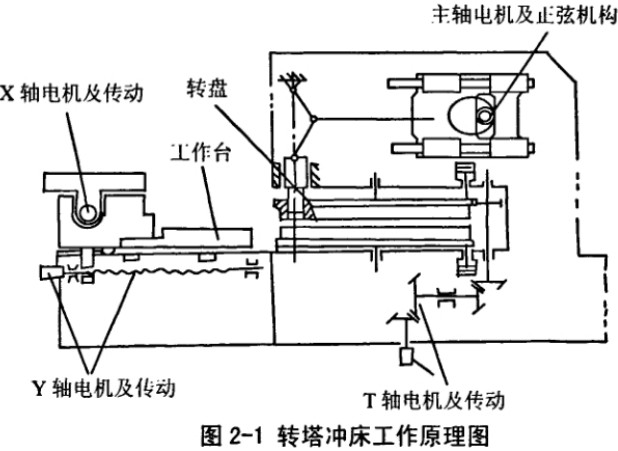

數控轉塔沖床是高速沖床的一種，其擁有多個模位，換模方便快速，可實現敏捷制造，本文講述的數控轉塔沖床為伺服電機驅動式數控沖床，它的工作原理圖如圖2-1所示，主軸采用伺服電機帶動正弦機構，使滑塊上、下往復運動，沖擊上轉盤上所選定的上模而對板材進行沖裁加工，正弦機構可以有效地擴大伺服電機帶動沖頭的沖擊力。上、下轉盤由伺服電機經皮帶輪同步帶動，板料的移動可由滑動夾鉗來完成，X、Y軸方向的運動是由伺服電機、滾珠絲杠副等驅動而實現。數控轉塔沖床的組成主要有以下部件構成：
  1)數控系統。數控系統是轉塔沖床自動加上的核心，實時監測轉塔沖床的工作狀態以及加工環境，接受操作人員的操作命令，控制機床各功能部件協調動作來完成加工任務。數控系統主要包括主控機，顯示器，鍵盤，操作面板以及功能強大的控制軟件組成。
  2)伺服系統。伺服系統是轉塔沖床的最主要部件之一，直接驅動各軸運動。它接受數控系統的運動命令并實現轉塔沖床各軸速度、位置的精確控制。伺服系統主要包括主軸電機伺服、X軸電機伺服、Y軸電機伺服以及T軸（轉塔軸）電機伺服。
  3)電氣系統，電氣系統包括交流主電路、機床輔助功能控制電路和電了控制電路三部分，其中交流豐電路為強電部分，而后兩個電路則為弱電部分。電氣系統的樞紐為電氣柜，所有外圍電氣元件或者通過電氣柜與數控系統相連，或者直接安裝在電氣柜中。
  4)機床床身，主要包括底座，外罩等，為轉塔沖床其他部件的安裝提供，個平臺。同時也為機床正常工作提供良好的抗震等機械性能。
  5)傳動系統，主要包括主軸傳動機構、X軸傳動機構、Y軸傳動機構以及T軸（轉塔軸）傳動機構。其功能主要是將各伺服電機的輸出轉為各個軸的動作．其中，T軸采用電機驅動皮帶輪帶動轉塔運動的方式，主軸采用如圖2-1所示的正弦機構來實現。
  6)輔助部件。包括轉盤定位銷、主軸離合器、工件定位裝置、工件夾具等。
